Otomotiv Endüstrisinde 3D Tarama
Geleneksel ölçüm araçlarıyla karşılaştırıldığında, otomotiv 3D tarama şunları sunar:
Yüksek Çok Yönlülük
Farklı şekil ve boyutlardaki otomobil parçaları için uygundur.
Yüksek Doğruluk
Mavi ışık tarayıcı: 0,005 mm'ye kadar. Elde taşınabilir lazer tarayıcı: 0,02 mm'ye kadar.
Yüksek Verimlilik
Tek bir tarama ile kapsamlı veriler elde edilebilir.
Taşınabilirlik
Çevresel kısıtlamalara tabi değildir, taşınması ve kullanımı kolaydır.
Kullanım Kolaylığı
Kullanıcı dostu arayüz, düşük öğrenme maliyeti.
Otomasyon
Otomatik denetim elde etmek için robotlarla entegre edilebilir.
Otomotiv Ürün Geliştirmede 3D Tarama
3D tarama teknolojisi, veri güvenilirliğini ve çalışma verimliliğini artırırken geliştirme döngülerini kısaltır.

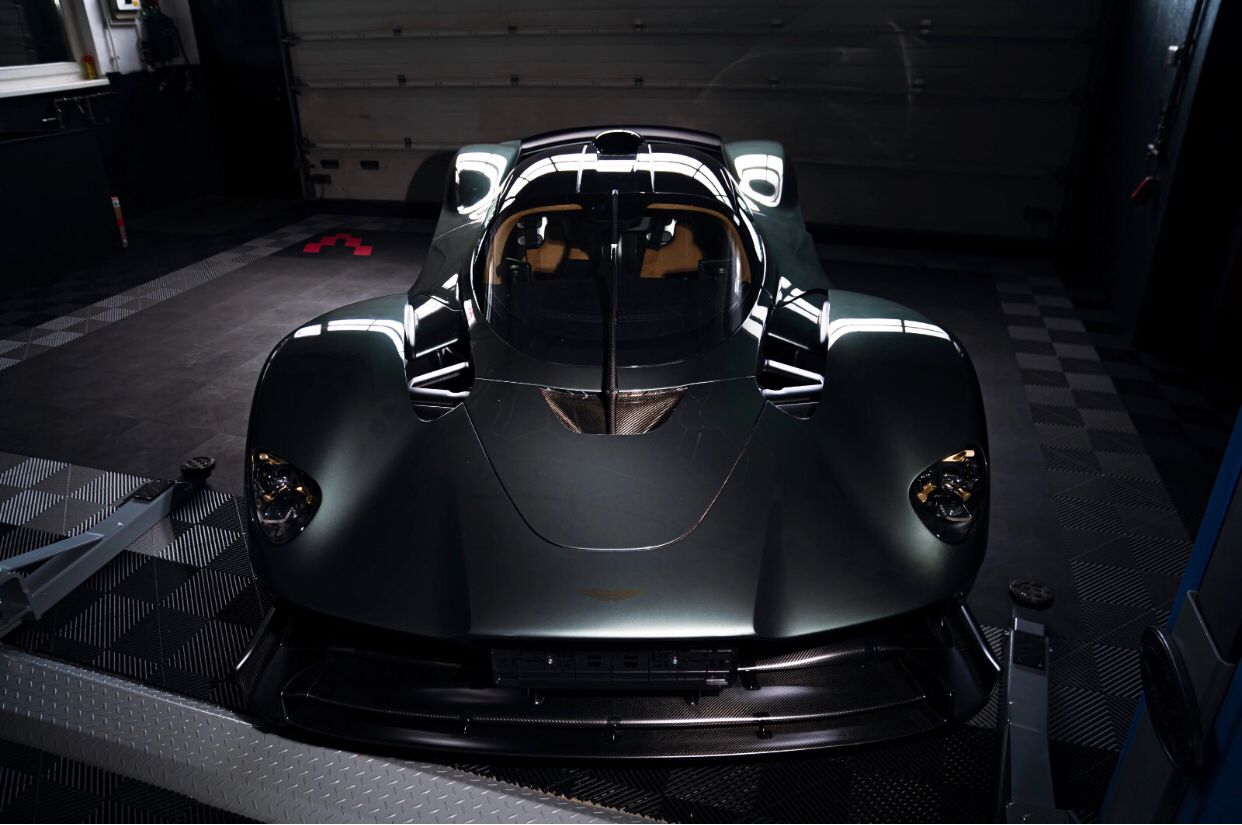

Rekabet Analizi
Yüksek doğruluklu 3D tarayıcılar aracılığıyla model verilerini elde edin.

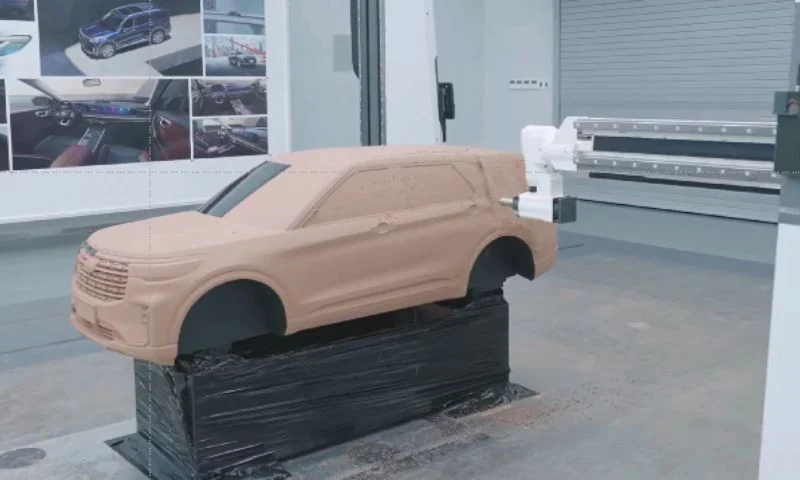

Prototip Tasarımı
Tasarımı optimize etmek ve verilerin nesneye uygun olduğundan emin olmak için örneğin kil modelini tarayın.
Test ve Simülasyon
Performans optimizasyonu için hassas CFD ve FEA giriş modelleri.
Otomotiv Üretiminde 3D Tarama
3D tarama kalıp, otomotiv parçası, araç montajı vb. muayeneler yoluyla otomotiv üretimini artırır.

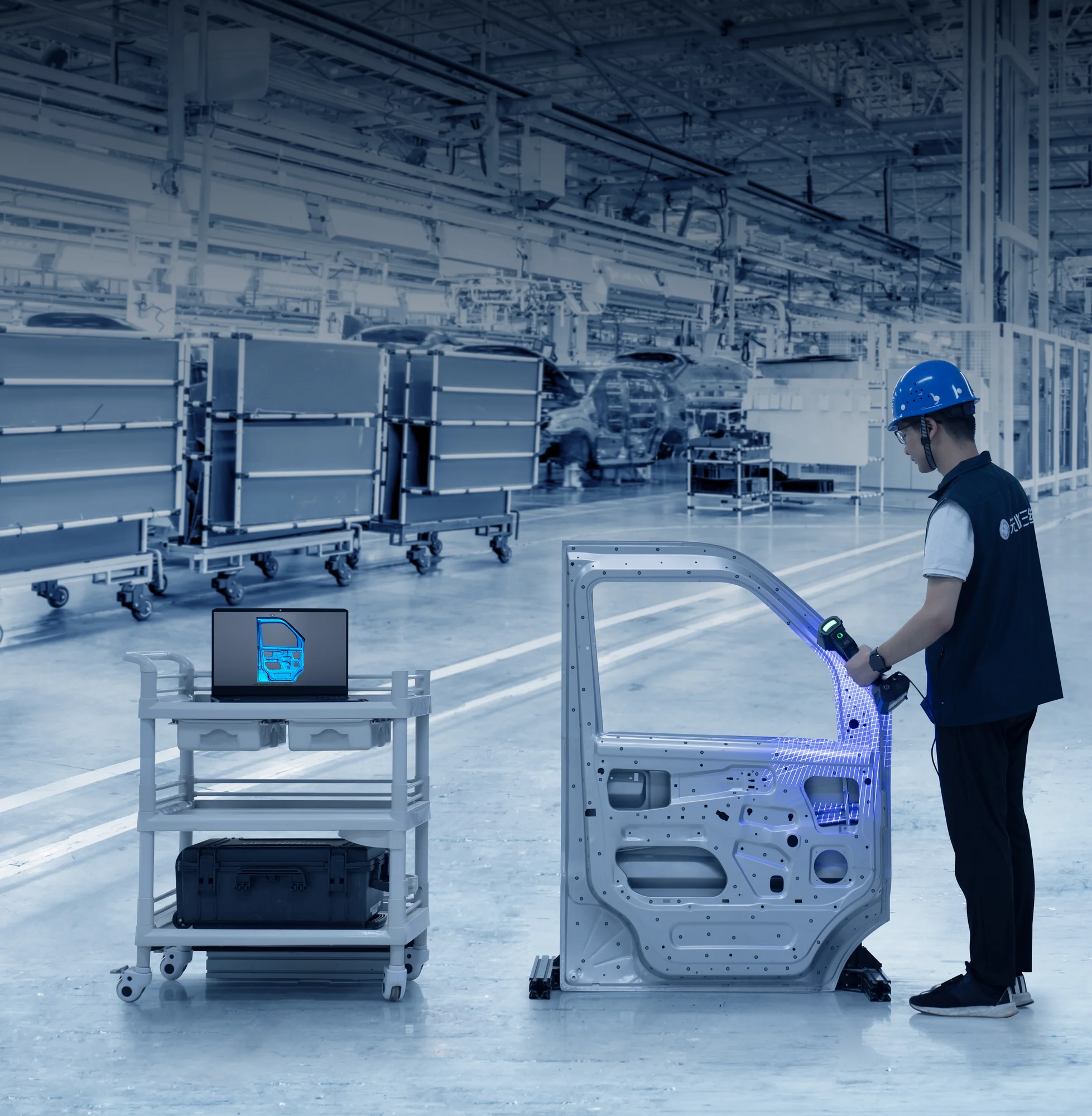

Damgalama Kalıp Muayenesi
Sac metalin (örneğin çelik, alüminyum alaşımı) gövde kaplama parçalarına dönüştürülmesinde kalite kontrol süreci.

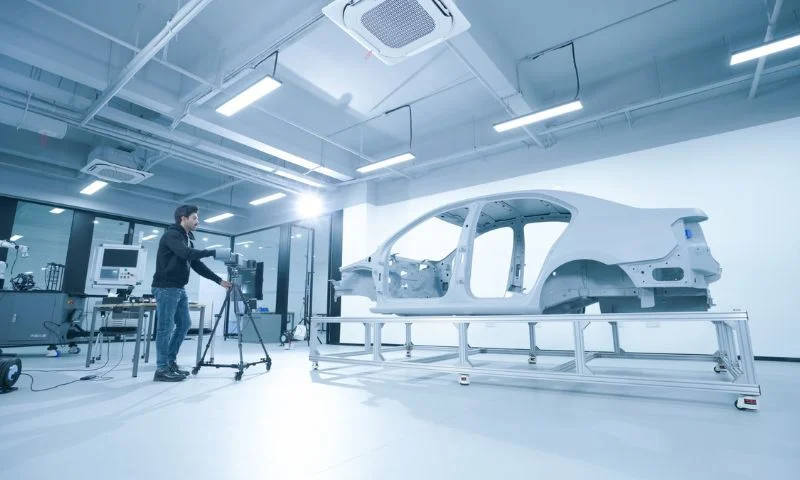

Kaynak Muayenesi
Kaynak sonrası sac parçaların boyutsal muayenesi (eş merkezlilik, konumsallık, kontur, yuvarlaklık).

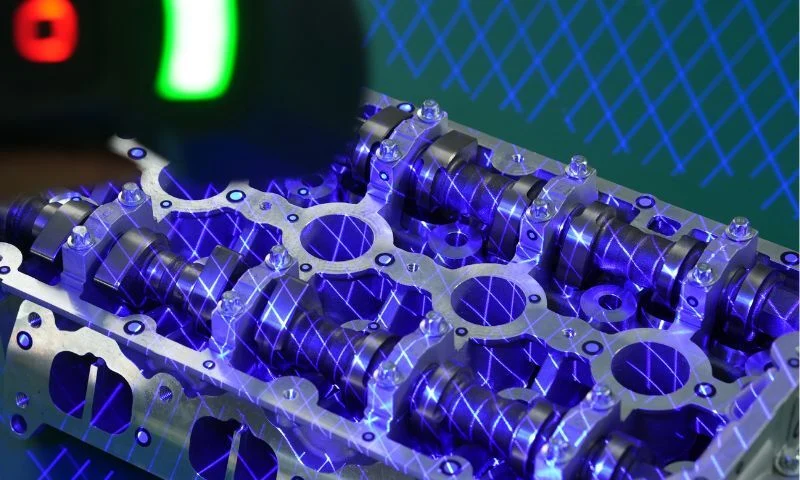

Araç Motoru ve Güç Aktarma Organları
Yakıtlı araç silindir muayenesi ve yeni enerji araç akü paketi GD&T.

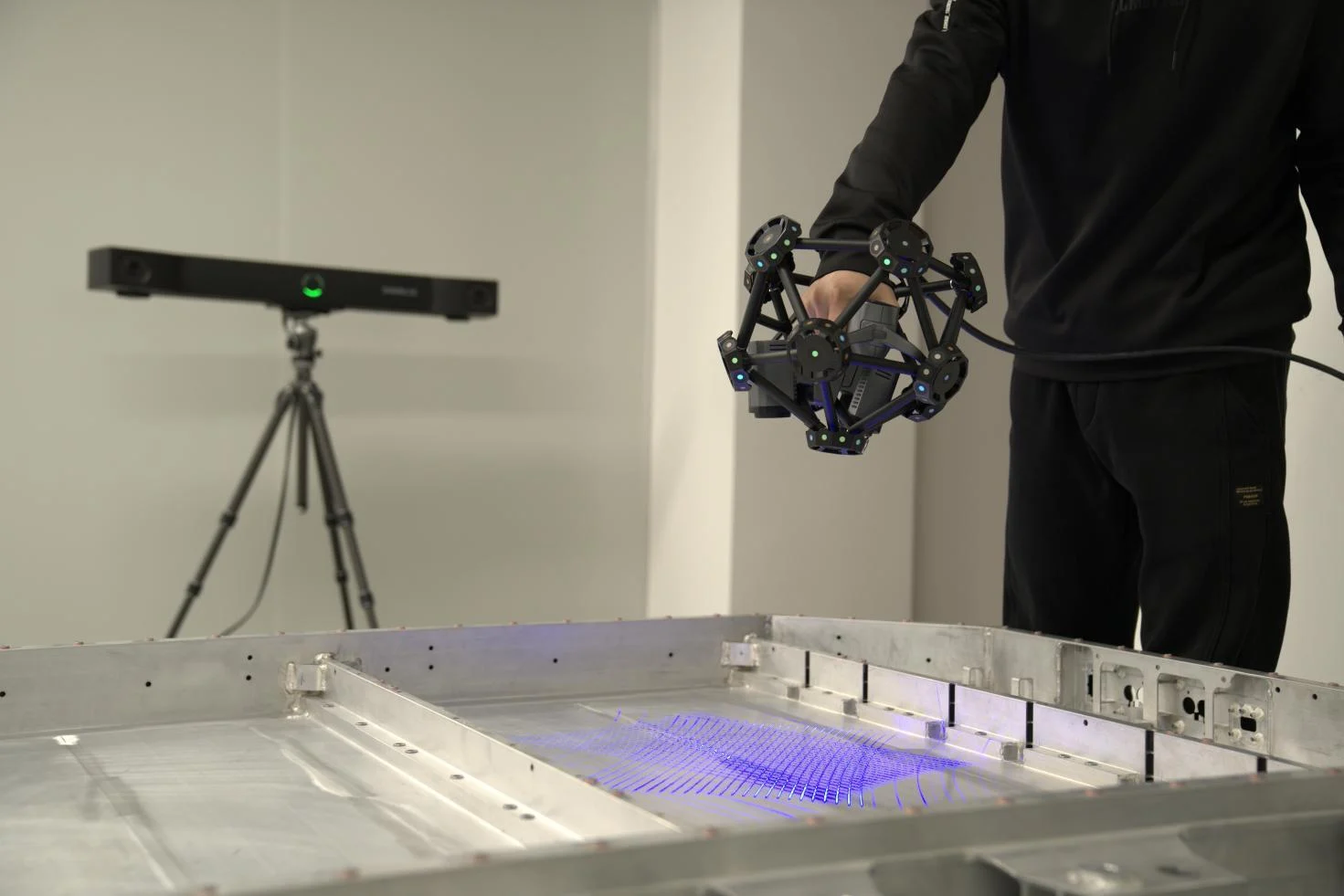

NEV Pil Paketleri
Pil sistemi bileşenlerinin (modüller, baralar, muhafazalar, soğutma plakaları) kalite kontrol süreci.

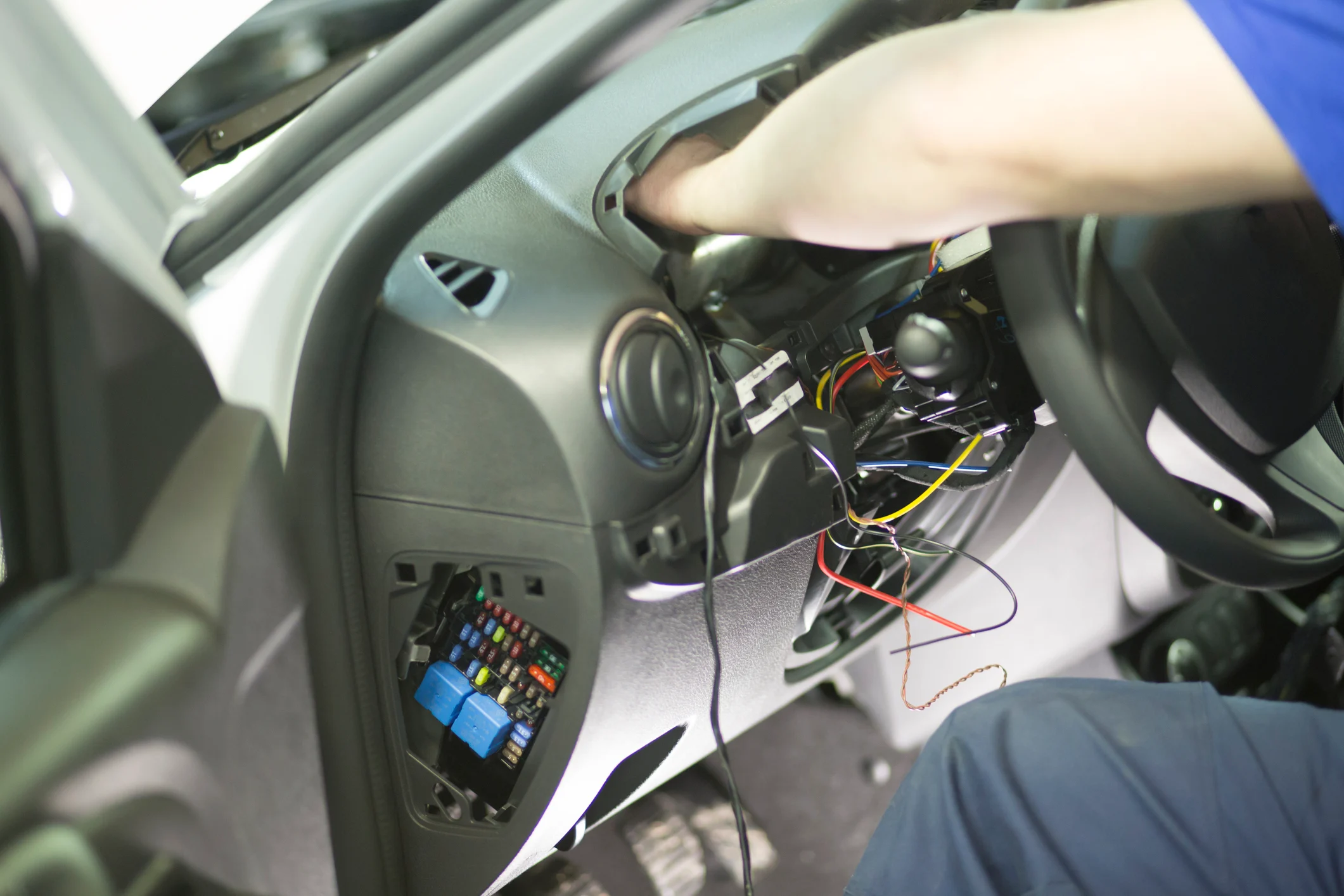

Elektrik ve Elektronik Sistem
Enjeksiyon kalıplı parçalar ve kablolar (örneğin ECU, sensörler, kablo demetleri) denetimi.

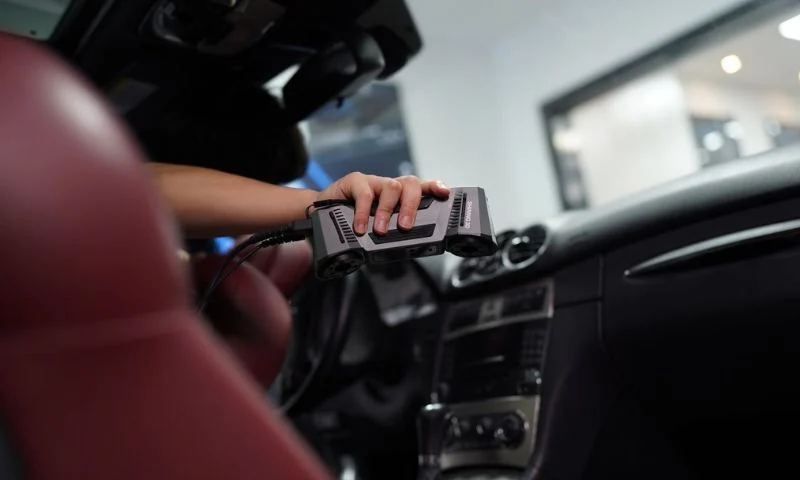

İç ve Dış Tasarım
Otomotiv koltuğu, paspas, tekerlek göbeği, araba lambası vb. 3D tarama ve özelleştirme.
Otomotiv Satış Sonrası Pazarında 3D Tarama
3D tarama teknolojisi, modifikasyon için hassas OEM sınıfı uyum, özelleştirilmiş otomotiv bileşenleri tasarımı ve hızlı tersine mühendislik çözümü sağlar.

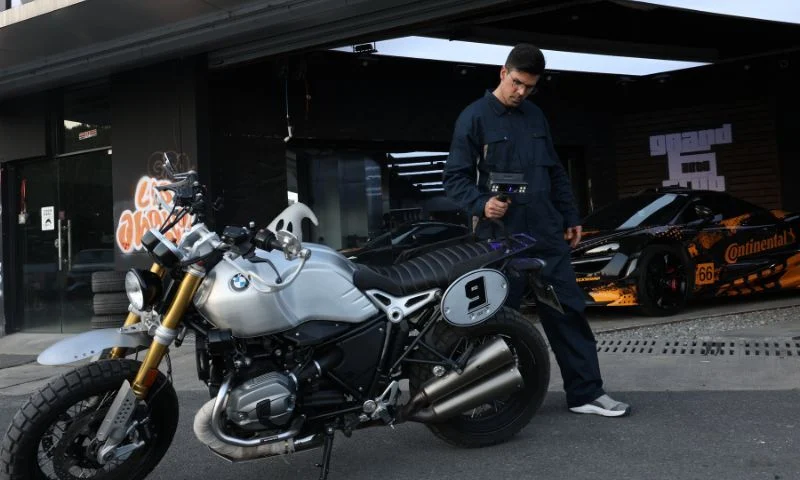

Araba Modifikasyonu
Dijital tasarım ve üretimi hızla gerçekleştirerek verimliliği artırın.

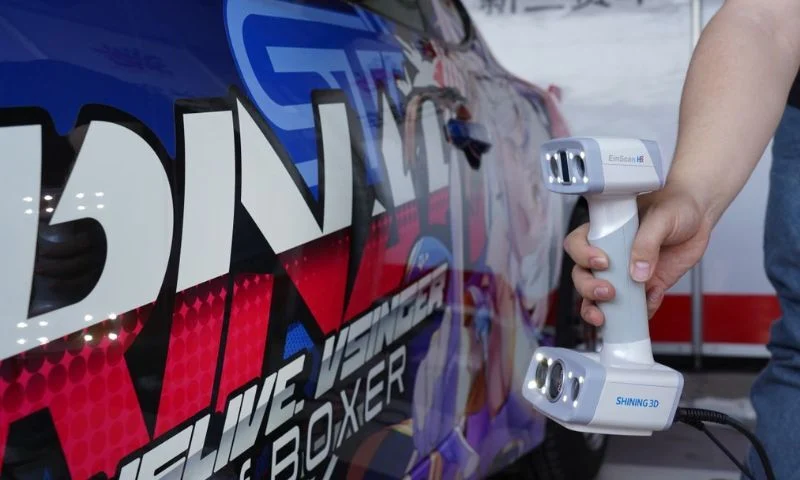

Otomatik Film
3D tarayıcı, uygulama öncesinde ön kesim yapılmasına olanak tanıyarak güvenliği artırır.

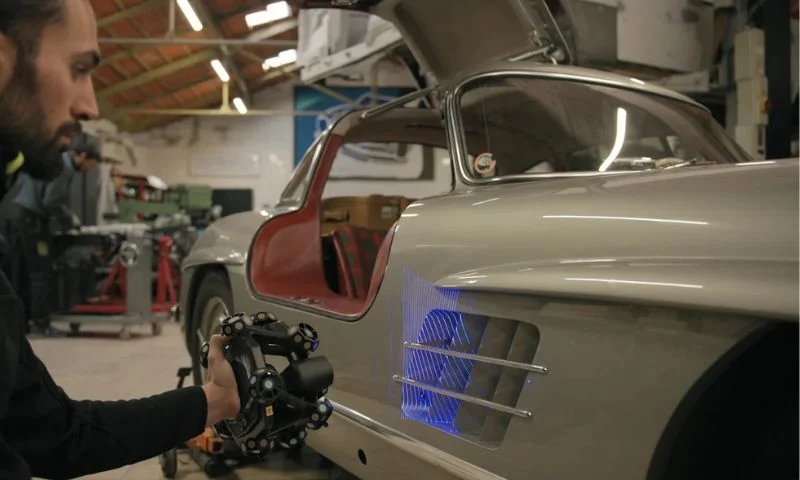

Otomotiv Tamiri ve Restorasyonu
Nadir/üretimi durdurulmuş/hasarlı parçaların etkili bir şekilde tersine mühendisliği ve replikasyonu.
Tarayıcılarımızla
Neler Başarabilirsiniz
Tarayıcılarımızı iş akışınıza entegre etmenin verimliliği artırabileceği ve dikkat çekici sonuçlar elde etmenize yardımcı olabileceği yolları keşfedin.

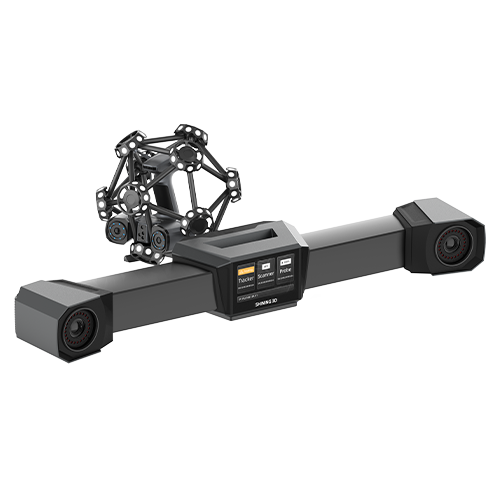

FreeScan Trak ProW
FreeScan Trak ProW, FreeScan Trak Pro serisinin işaretsiz tarama ve garantili yüksek doğruluk gibi temel özelliklerini korurken, gelişmiş performans için gelişmiş yükseltmeler sunuyor.
- Tarama Doğruluğu: 0,023 milimetre
- Hacimsel Doğruluk: 15,6 m³: 0,046 mm; 45 m³: 0,063 mm; 76 m³: 0,088 mm; 128 m³: 0,127 mm
- Tarama Hızı: 5.500.000 puan/s
- Nokta Mesafesi: 0,01 ila 10 mm
- Maksimum FOV: /
- Malzeme Uyarlanabilirliği: Normal / Koyu / Yansıtıcı
- Işık kaynağının türü: Lazer
- Hizalama Modu: Özellik Hizalama / İşaretleyici Hizalama
FreeScan Trak Nova
FreeScan Trak Nova, taşınabilir bir izleme tarayıcısını, en büyük FOV el lazer tarayıcısını ve video fotogrametri (VPG) modülünü tek bir gelişmiş kablosuz izleme sistemine entegre eder.
- Tarama Doğruluğu: 0,02 milimetre
- Hacimsel Doğruluk: 0,062 mm (12 m³)
- Tarama Hızı: 6.140.000 puan/s
- Nokta Mesafesi: 0,01 ila 10 mm
- Maksimum FOV: 2600x2200 milimetre
- Malzeme Uyarlanabilirliği: Normal / Koyu / Yansıtıcı
- Işık kaynağının türü: Lazer
- Hizalama Modu: Özellik Hizalama / İşaretleyici Hizalama

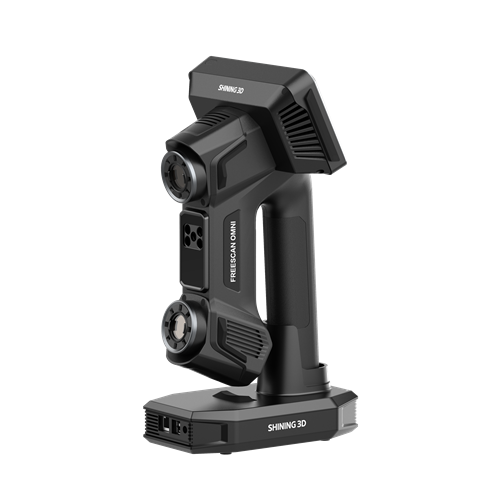

FreeScan Omni
FreeScan Omni, bağımsız bir denetime hazır metroloji 3D tarayıcısıdır. Lazer + Kızılötesi VCSEL ışık kaynağına sahiptir.
- Tarama Doğruluğu: 0,02 milimetre
- Hacimsel Doğruluk: 0,02 + 0,03 mm/m
- Tarama Hızı: 7.619.000 puan/s
- Nokta Mesafesi: 0,01 ila 10 mm
- Maksimum FOV: 580x650 milimetre
- Malzeme Uyarlanabilirliği: Normal / Koyu / Yansıtıcı
- Işık kaynağının türü: Lazer + Kızılötesi VCSEL
- Hizalama Modu: Özellik Hizalama / İşaretleyici Hizalama

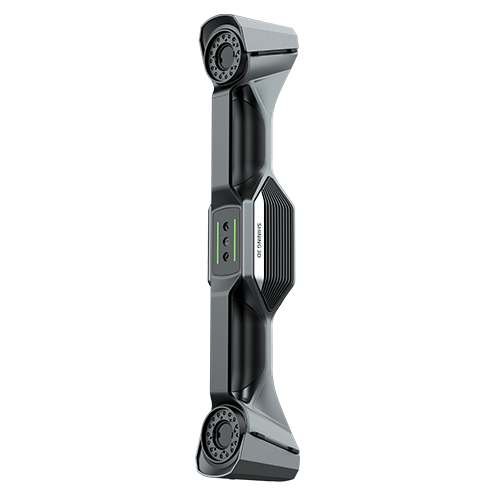

FreeScan UE Nova
Geniş aralıklı kablosuz lazer taşınabilir 3D tarayıcı FreeScan UE Nova, eşsiz görüş alanıyla 3D taramada yeni bir standart belirliyor.
- Tarama Doğruluğu: 0,072 milimetre
- Hacimsel Doğruluk: 0,072 + 0,012 mm/m
- Tarama Hızı: 4.600.000 puan/s
- Nokta Mesafesi: 0,5 ila 10 mm
- Maksimum FOV: 2600x2200 milimetre
- Malzeme Uyarlanabilirliği: Normal / Koyu / Yansıtıcı
- Işık kaynağının türü: Lazer
- Hizalama Modu: Özellik Hizalama / İşaretleyici Hizalama

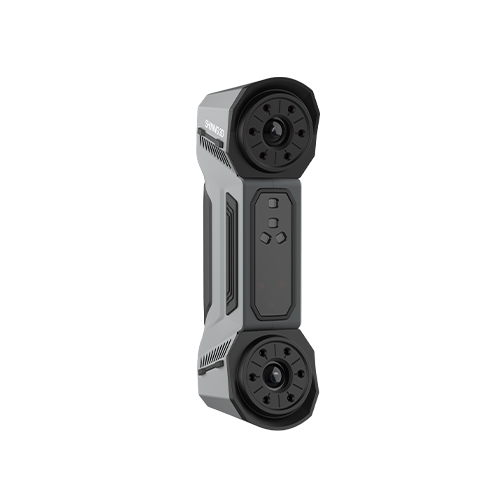

FreeScan Combo Serisi
Çeşitli endüstriyel 3D tarama senaryoları için mavi lazer ve kızılötesi ışığın birleşimine sahip giriş seviyesi metroloji el tipi tarayıcı.
- Tarama Doğruluğu: 0,02 milimetre
- Hacimsel Doğruluk: 0,02 + 0,033 mm/m
- Tarama Hızı: 3.600.000 puan/s (FreeScan Combo+)
1.860.000 puan/s (FreeScan Kombo) - Nokta Mesafesi: 0,05 ~ 10 mm
- Maksimum FOV: 520 x 510 milimetre
- Malzeme Uyarlanabilirliği: Normal / Koyu / Yansıtıcı
- Işık kaynağının türü: Lazer + Kızılötesi VCSEL
- Hizalama Modu: Özellik Hizalama / İşaretleyici Hizalama

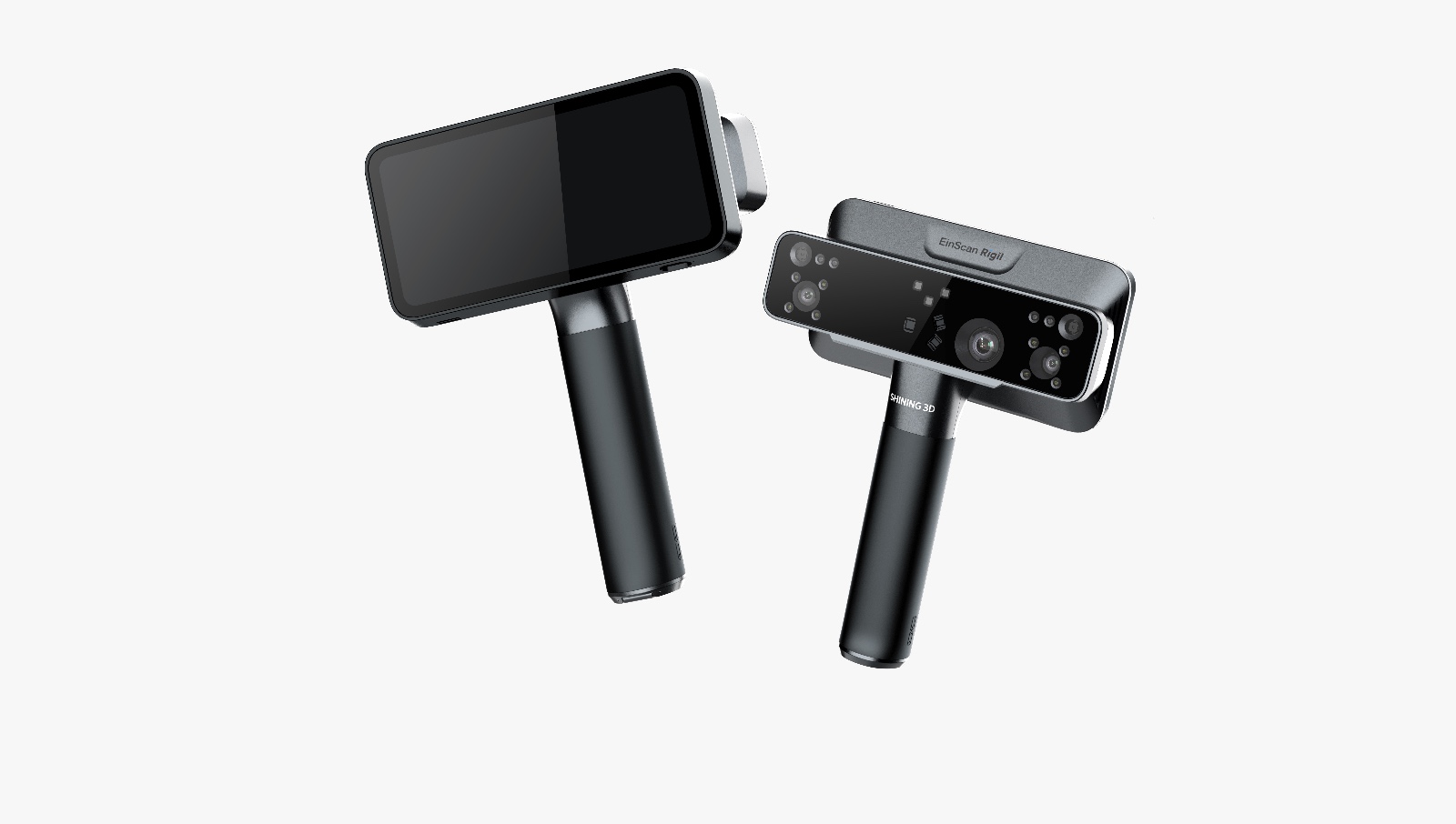

EinScan Rigil
EinScan Rigil, dahili bilgi işlem, kablosuz çözüm ve hibrit ışık teknolojisine sahip dünyanın ilk Üç Modlu 3D tarayıcısıdır.
- Tarama Doğruluğu: /
- Hacimsel Doğruluk: Lazer HD Modu: 0,04 + 0,06 mm/m'ye kadar
IR Hızlı Mod: 0,1 + 0,3 mm/m'ye kadar - Tarama Hızı: 4.400.000 puan/s (19 + 19 çapraz lazer çizgisi)
940.000 puan/s (7 mavi lazer paralel çizgi)
1.600.000 puan/s (IR VCSEL) - Nokta Mesafesi: Lazer HD Modu: 0,05 ~ 10 mm
IR Hızlı Mod: 0,2 ~ 10 mm - Maksimum FOV: /
- Malzeme Uyarlanabilirliği: Normal / Koyu / Yansıtıcı / Dış Mekan
- Işık kaynağının türü: Lazer + Kızılötesi VCSEL
- Hizalama Modu: Lazer HD Modu: Özellik / İşaretleyiciler / Küresel İşaretleyiciler / Hibrit
IR Hızlı Mod: Özellik / İşaretleyiciler / Küresel İşaretleyiciler / Hibrit / Doku

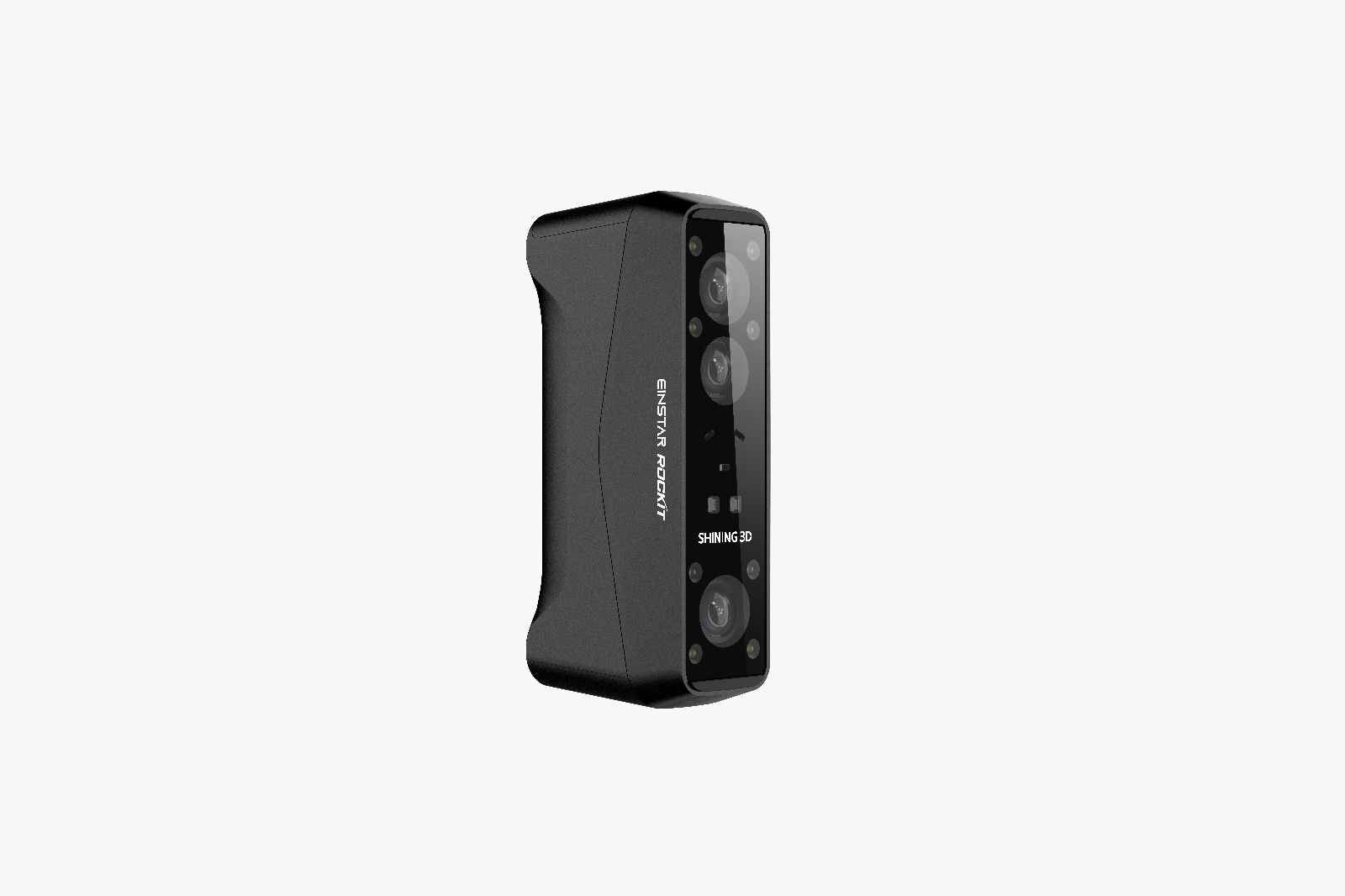

EINSTAR Rockit
EINSTAR Rockit, profesyonel düzeyde performansı avucunuza getiren olmazsa olmaz bir kablosuz 3D tarayıcıdır.
- Tarama Doğruluğu: /
- Hacimsel Doğruluk: /
- Tarama Hızı: Lazer HD: 2.800.000 puan/s;
IR Hızlı: 1.440.000 puan/s - Nokta Mesafesi: Lazer HD: 0,05 ~ 10 mm;
IR Hızlı: 0,2 ~ 10 mm - Maksimum FOV: 19+19 çapraz çizgi: 545 x 620 mm;
7 paralel çizgi: 355 x 425 mm; IR: 1170 x 1385 mm - Malzeme Uyarlanabilirliği: Normal / Koyu / Yansıtıcı
- Işık kaynağının türü: Lazer + Kızılötesi VCSEL
- Hizalama Modu: Lazer HD Modu: Özellik / İşaretleyiciler / Küresel İşaretleyiciler
IR Hızlı Mod: Özellik / İşaretleyiciler / Küresel İşaretleyiciler / Hibrit / Doku
EINSTAR 2
Hibrit ışık kaynağı, gerçek kablosuz tasarım ve canlı tam renkli çekim ile EINSTAR 2, stüdyo kalitesinde 3D taramaları sıfır telaşla sunar.
- Tarama Doğruluğu: /
- Hacimsel Doğruluk: /
- Tarama Hızı: Lazer HD: 2.500.000 puan/s;
IR Hızlı: 1.440.000 puan/s - Nokta Mesafesi: Lazer HD: 0,05 ~ 10 mm;
IR Hızlı: 0,2 ~ 10 mm - Maksimum FOV: Lazer HD: 490 × 580 mm;
IR Hızlı: 1170 × 1385 mm - Malzeme Uyarlanabilirliği:Normal / Karanlık / Canlı / Dış Mekan
- Işık kaynağının türü: Lazer + Kızılötesi VCSEL
- Hizalama Modu:Lazer HD Modu: Küresel İşaretleyiciler / İşaretleyiciler
IR Hızlı Modu: Küresel İşaretleyiciler / İşaretleyiciler / Özellik / Doku / Hibrit

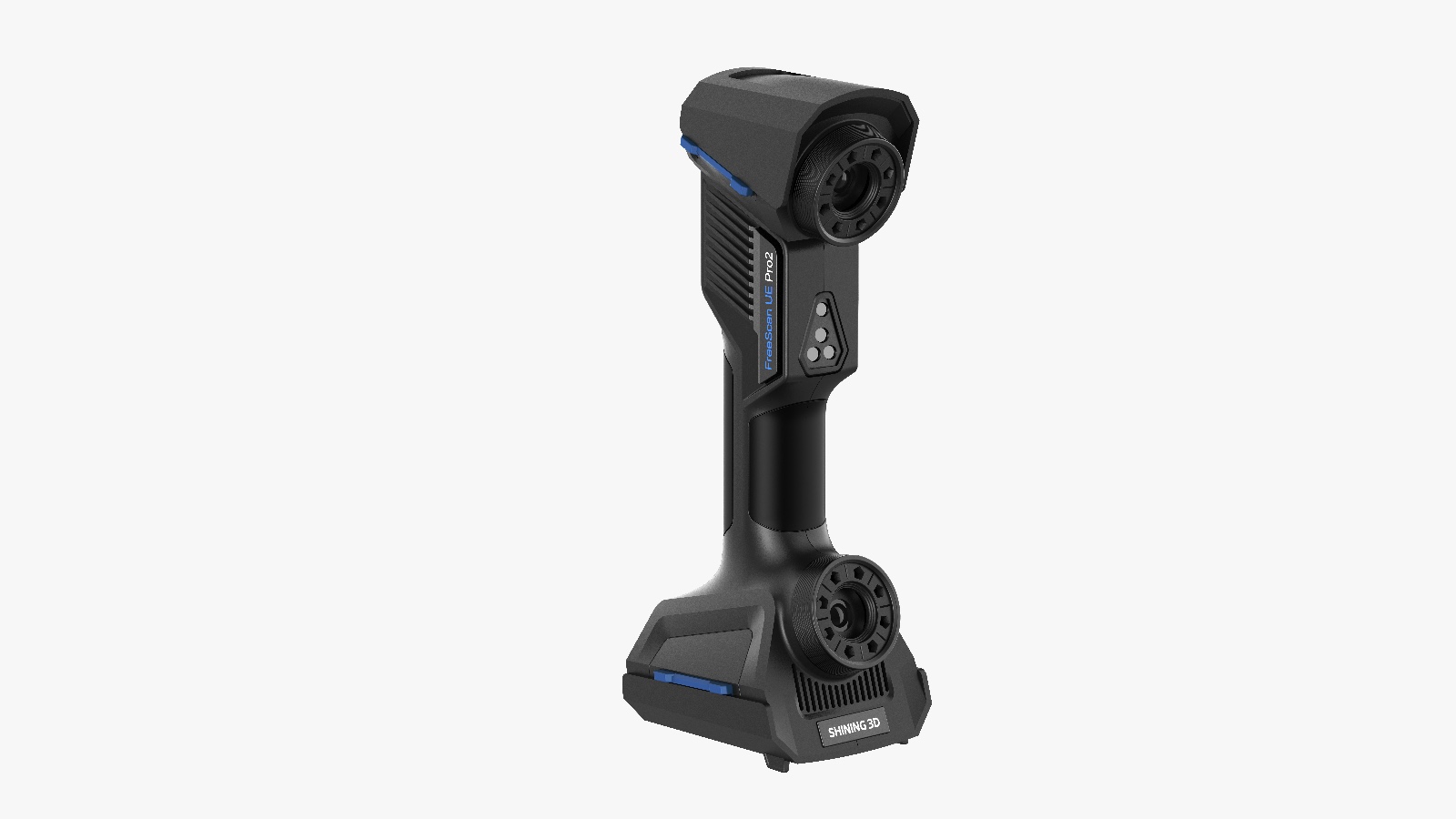

FreeScan UE Pro2
FreeScan UE Pro2, ultra hızlı hızlı kablosuz bir 3D tarayıcıdır. Çok yönlü tarama modları ve hafifliği onu yerinde denetimler için ideal kılar.
- Tarama Doğruluğu:0,02 milimetre
- Hacimsel Doğruluk:0,02 + 0,015 mm/m
- Tarama Hızı:3.460.000 puan/s
- Nokta Mesafesi:0,01 ila 10 mm
- Maksimum FOV:600 x 550 mm
- Malzeme Uyarlanabilirliği:Normal / Koyu / Yansıtıcı
- Işık kaynağının türü: Lazer
- Hizalama Modu:İşaretleyici Hizalama
